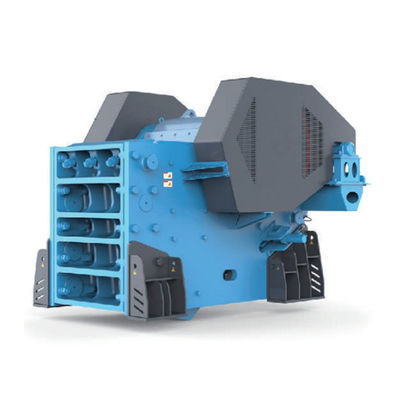

Compacte JC-serie kaakcrusher Meerdere modellen zijn beschikbaar Robuuste structuur

JC-serie Jaw Crusher heeft professionele vermalingstechnologie en onderzoeksprestaties aangenomen;Het zijn de nieuwe breekmachines die met succes zijn ontwikkeld met behulp van eindige elementen analyse methode gebaseerd op jarenlange ervaring op de kaak breekmachine ontwerp en productie.
In vergelijking met traditionele kaakbreker, JC serie kaakbreker meer aandacht aan de details.en de JC-serie Jaw Crusher bieden de voordelen van een uitstekende sterkte structuur, betrouwbare apparatuur, hogere vermalingsgraad, grotere capaciteit en lagere kosten.

Kenmerken en voordelen

1- Een stevige structuur.

Er zijn twee soorten frame's:gespannen en verpakte.Meestal wordt het kleine en middelgrote model gespannen, het grote model verpakte.
Het gelaste frame heeft een brede ronde rand, waardoor de spanningsconcentratie aanzienlijk wordt verminderd en het frame gelijk sterk wordt.Het bezit de kenmerken van een goede slagweerstand en een laag falen percentageenzovoort.
Het pakket frame maakt gebruik van geavanceerde modularisatie, geen lassen frame structuur ontwerp, hoge uithoudingsvermogen en betrouwbaarheid.Het ontwerp van de gehele set is handig voor transport en installatie.Vooral geschikt voor de installatie van ondergrondse mijnschachten, mijnen van hoge hoogte en andere smalle en moeilijke transportlocaties.

2De geoptimaliseerde cavititeitsontwerp zorgt voor een uitstekende materiaalvoedingscapaciteit.

De holte is ontworpen in symmetrische "V" tvpe, waardoor een goede steile hoek van de schakelplaat en een lange slag, die een grote grootte van het voedingsmateriaal mogelijk maakt,Een hoge output en een betere gradatie vermindert ook slijtage op de kaakplaat in vergelijking met traditionele PE-serie kaakcrushers.

3.Lange levensduur van de zware bewegende kaakassemblage

Een zware bewegende kaakmontage heeft een excentrieke as.hoogwaardige rollenlagers voor zware lading en een software met eindige elementen, geoptimaliseerde beweegbare kaakplaat die de slagweerstand en de hoge stabiliteit van de bewegende kaakverzameling garandeertHet labyrintdicht en het gecentraliseerde smeersysteem garanderen dat de lagers niet vervuild worden en dat de smeer eenvoudiger wordt.Daarom kan de montage een lange werktijd en stabiliteit hebben

4.Schildontwerp voor de bewegende kaak

Een zwaar schild wordt boven de bewegende kaak geïnstalleerd om de materiële inslag te voorkomen.

5.Algemene dragerstand

Over het geheel genomen is de behuizing van het lager volledig compatibel met het frame, waardoor de gecombineerde behuizing een onnodige radicale belasting op het lager veroorzaakt tijdens het bevestigingsproces.het lager soepeler laten lopen.

6.Gebruikelijke instelling van de ontlading

De JC-serie Jaw Cusher heeft een mechanische of hydraulische aanpassing voor het ontladingsbereik, in vergelijking met de shim-aanpassing is de aanpassing met dubbele wig eenvoudiger, veiliger, sneller en bespaart meer stilstand.

7.Integreerde motorinstallatie

Een geïntegreerde installatie van motorstoel en frame kan niet alleen ruimte besparen,maar ook de levensduur van de V-gordel verlengen,vanwege de
De synchrone beweging van het frame, de motorstoel en de motor, de verstelbare motorstoel kan de V-gordelspanning aanpassen.

8.Vibratie-absorptieontwerp

De breukmachine is bevestigd door een rubberen trillingsabsorptie-apparaat, dat de trillingspieken effectief kan absorberen, terwijl de breukmachine verticaal en longitudinaal kan bewegen, waardoor de impact op de fundering wordt verminderd.

Technische Gegevens

De vermelde capaciteit van de breekmachines is gebaseerd op het nemen van momentane monsters van rotsen met een gemiddelde hardheid.De bovenstaande gegevens zijn ter referentie. Neem contact op met onze ingenieurs voor de selectie van apparatuur voor specifieke projecten.De in de bovenstaande figuur weergegeven breekkracht is gebaseerd op het verpletteren van middelbruin gesteente met een gemiddelde gewicht van 2,7 t/m3.wanneer de toevoermaterialen glad in de vermalingskamer komen zonder overbrugging en blokkeringDe kleine waarde wordt genomen wanneer de voedermaterialen niet kleiner zijn dan de lozingspoort. De grote waarde wordt genomen wanneer de fijne materialen in de voedermaterialen zijn opgenomen.De opbrengst kan variëren afhankelijk van de voermethode en de aard van het materiaal, zoals de samenstelling van de korrelsHet water- en moddergehalte, de massa-dichtheid en de breekbaarheid.
